علت سیگنال نداشتن دوربین مداربسته

شاید برای شما هم پیش آمده باشد که دوربین مداربسته‌تان ناگهان تصویر نداشته باشد یا روی صفحه فقط یک صفحه سیاه ببینید. این مشکل اغلب به خاطر “سیگنال نداشتن دوربین مداربسته” است. در این مقاله به زبان ساده بررسی می‌کنیم که چرا چنین اتفاقی می‌افتد و چه راه‌حل‌هایی دارد.

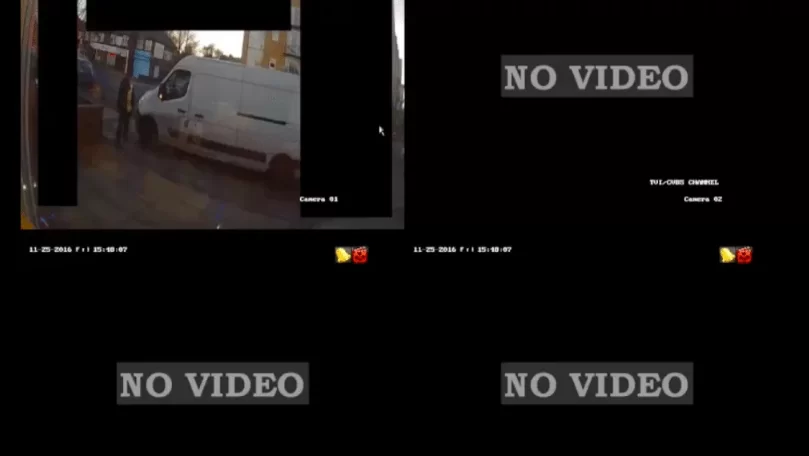

سیگنال در دوربین مداربسته چیست؟

سیگنال در واقع همان جریان داده یا اطلاعات تصویری است که از دوربین مداربسته به سمت دستگاه ضبط (DVR/NVR) یا مانیتور منتقل می‌شود. به زبان ساده، سیگنال پل ارتباطی میان دوربین و سیستم نمایش یا ذخیره‌سازی تصویر است.

وقتی دوربین تصویر را ثبت می‌کند، این تصویر باید به شکلی به مقصد برسد تا قابل نمایش یا ضبط باشد. این انتقال به وسیله سیگنال انجام می‌شود. اگر سیگنال وجود نداشته باشد، تصویر هم وجود نخواهد داشت و شما به جای تصویر واضح، فقط یک صفحه سیاه، نویز یا پیام خطا روی مانیتور می‌بینید.

 دوربین‌های آنالوگ، سیگنال از طریق کابل کواکسیال (BNC) منتقل می‌شود.
 در دوربین‌های تحت شبکه (IP)، سیگنال به صورت دیجیتال از طریق کابل شبکه (LAN) یا حتی بی‌سیم (Wi-Fi) ارسال می‌گردد.

بنابراین سیگنال در دوربین مداربسته همان چیزی است که تضمین می‌کند تصویر از نقطه A (دوربین) به نقطه B (مانیتور یا دستگاه ضبط) برسد. بدون آن، عملاً دوربین هیچ کاربردی نخواهد داشت.

انواع دوربین مداربسته از نظر سیگنال

دوربین‌های مداربسته بر اساس نحوه انتقال سیگنال به چند دسته اصلی تقسیم می‌شوند. این تقسیم‌بندی کمک می‌کند بدانیم هر نوع دوربین چگونه تصویر را منتقل می‌کند و مشکلات احتمالی آن در کدام بخش رخ می‌دهد.

مداربسته آنالوگ (Analog CCTV)

• در این نوع دوربین‌ها، سیگنال به صورت آنالوگ از طریق کابل کواکسیال (BNC) منتقل می‌شود.

• کیفیت تصویر به طول کابل و نویز محیطی وابسته است.

• رایج‌ترین مشکل در این نوع دوربین‌ها ضعف یا قطع سیگنال به دلیل کابل‌کشی نامناسب است.

• از نظر قیمت نسبت به دیگر مدل‌ها اقتصادی‌تر هستند.

دوربین مداربسته دیجیتال (HD Analog)

• نسخه ارتقاء یافته دوربین‌های آنالوگ قدیمی هستند.

• سیگنال همچنان از طریق کابل کواکسیال منتقل می‌شود، اما کیفیت تصویر بالاتر (HD، Full HD و حتی 4K) است.

• تکنولوژی‌هایی مثل AHD، HD-TVI و HD-CVI (ویژه برندهایی مثل کمین، هایلوک و …) در این دسته قرار می‌گیرند.

• همچنان محدودیت طول کابل در این مدل‌ها وجود دارد.

 دوربین تحت شبکه (IP Camera)

• سیگنال در این نوع دوربین‌ها کاملاً دیجیتال است.

• انتقال از طریق کابل شبکه (LAN) یا به صورت بی‌سیم (Wi-Fi) انجام می‌شود.

• کیفیت تصویر بسیار بالاتر از آنالوگ بوده و امکان ارسال صدا و داده‌های جانبی نیز وجود دارد.

• مشکلات مربوط به این مدل بیشتر به شبکه، تنظیمات آی‌پی یا ضعف اینترنت برمی‌گردد.

دوربین‌های بی‌سیم (Wireless CCTV)

• سیگنال از طریق امواج رادیویی یا وای‌فای منتقل می‌شود.

• نیازی به کابل‌کشی برای انتقال تصویر ندارند، اما برای برق همچنان نیازمند کابل یا باتری هستند.

• مشکل اصلی این مدل‌ها تداخل امواج و ضعف سیگنال در فاصله‌های طولانی یا موانع ساختمانی است.

در یک نگاه ساده:

• آنالوگ → ساده و ارزان، اما محدود به کیفیت و کابل‌کشی.

• دیجیتال HD آنالوگ → کیفیت بهتر با همان زیرساخت کابل.

• IP → حرفه‌ای، باکیفیت و قابل گسترش، اما نیازمند اینترنت و شبکه سالم.

• بی‌سیم → راحت در نصب، اما حساس به اختلالات محیطی.



دلایل اصلی سیگنال نداشتن دوربین مداربسته

وقتی دوربین مداربسته سیگنال ندارد و تصویر روی مانیتور یا دستگاه ضبط نمایش داده نمی‌شود، معمولاً یکی از مشکلات زیر دلیل اصلی آن است. در ادامه مهم‌ترین دلایل را به زبان ساده بررسی می‌کنیم:

مشکلات کابل و اتصالات

• استفاده از کابل غیراستاندارد یا بی‌کیفیت باعث افت سیگنال می‌شود.

• قطع شدن یا خمیدگی شدید کابل می‌تواند ارتباط تصویر را قطع کند.

• کانکتورهای BNC یا RJ45 اگر درست پرس نشده باشند یا شل شوند، سیگنال از بین می‌رود.

ایراد در منبع تغذیه (آداپتور یا پاور)

• اگر آداپتور خراب یا ضعیف باشد، دوربین روشن می‌شود اما تصویر نمی‌دهد.

• نوسانات برق می‌تواند باعث قطع و وصل شدن سیگنال شود.

• استفاده از یک آداپتور مشترک برای چند دوربین، جریان کافی را به همه نمی‌رساند.

خرابی دستگاه ضبط (DVR/NVR)

• پورت‌های ورودی تصویر در DVR/NVR ممکن است آسیب دیده باشند.

• تنظیمات دستگاه ضبط اگر با نوع دوربین همخوانی نداشته باشد، تصویر نمایش داده نمی‌شود.

• خرابی هارد دیسک نیز گاهی باعث از بین رفتن یا قطع تصویر می‌شود.

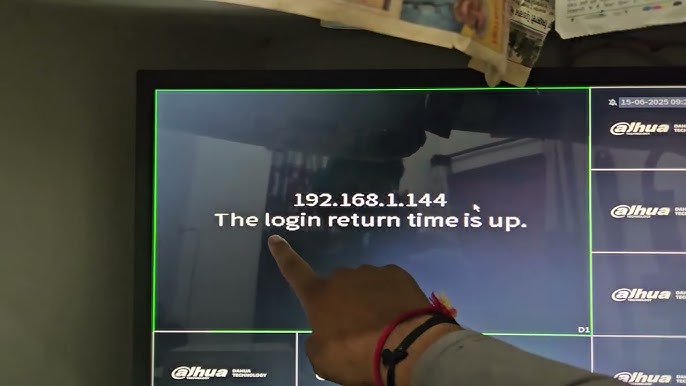

ضعف یا قطعی اینترنت در دوربین‌های IP

• در دوربین‌های تحت شبکه، اگر اینترنت ضعیف یا قطع شود، تصویر از دست می‌رود.

• تداخل آی‌پی (استفاده چند دستگاه از یک آی‌پی مشابه) مانع نمایش تصویر می‌شود.

• مشکلات سوئیچ شبکه یا مودم هم می‌تواند سیگنال را مختل کند.

خرابی سنسور یا لنز دوربین

• اگر سنسور تصویر آسیب ببیند، حتی با وجود برق و کابل سالم، دوربین سیگنال نمی‌دهد.

• ضربه یا گرد و غبار روی لنز می‌تواند کیفیت سیگنال را کاهش دهد یا آن را کاملاً از بین ببرد.

شرایط محیطی نامناسب

• گرمای زیاد باعث داغ شدن مدار دوربین و قطع سیگنال می‌شود.

• رطوبت و بارندگی می‌تواند باعث اتصالی در اتصالات برق یا کابل شود.

• گرد و غبار وارد شده به برد داخلی، عملکرد سیگنال را مختل می‌کند.

 به طور خلاصه:
اگر دوربین مداربسته شما سیگنال ندارد، ابتدا کابل و اتصالات را بررسی کنید، سپس سراغ آداپتور و دستگاه ضبط بروید و در نهایت شرایط محیطی و سلامت خود دوربین را چک کنید.

مشکلات کابل‌کشی و اتصالات باعث سیگنال نداشتن دوربین مداربسته

کابل‌کشی به عنوان رگ‌های حیاتی سیستم مداربسته عمل می‌کند. اگر کوچک‌ترین مشکلی در کابل یا اتصالات وجود داشته باشد، سیگنال دوربین دچار اختلال می‌شود و حتی ممکن است تصویر به‌طور کامل قطع گردد. در ادامه مهم‌ترین مشکلات کابل‌کشی و اتصالات را بررسی می‌کنیم:

 استفاده از کابل‌های بی‌کیفیت یا غیراستاندارد

• کابل‌های تقلبی یا ارزان معمولاً افت کیفیت بالایی دارند.

• روکش ضعیف کابل باعث نفوذ نویز یا آسیب‌دیدگی سریع می‌شود.

• در کابل‌های شبکه، نوع CAT5 یا CAT6 اهمیت زیادی دارد.

طول زیاد کابل

• هر نوع کابل محدودیت طول دارد.

• در کابل کواکسیال بیشتر از ۹۰ تا ۱۰۰ متر کیفیت تصویر به شدت افت می‌کند.

• در کابل شبکه بیشتر از ۱۰۰ متر نیاز به تقویت‌کننده یا سوئیچ است.

اتصالات ضعیف یا پرس نشده

• کانکتور BNC در دوربین‌های آنالوگ اگر شل باشد یا درست پرس نشود، تصویر پر از نویز یا سیاه خواهد شد.

• در دوربین‌های IP، سوکت RJ45 اگر درست پانچ نشده باشد، انتقال دیتا قطع می‌شود.

تداخل الکترومغناطیسی (EMI)

• عبور کابل تصویر از کنار کابل برق باعث ایجاد نویز و از بین رفتن سیگنال می‌شود.

• وجود دستگاه‌های الکتریکی پرقدرت مثل موتور آسانسور یا کولر صنعتی نیز می‌تواند سیگنال را مختل کند.

پارگی یا آسیب فیزیکی کابل

• جویده شدن کابل توسط جوندگان مثل موش.

• له شدن کابل زیر اجسام سنگین.

• بریدگی یا پارگی ناشی از نصب غیر اصولی یا تغییرات ساختمانی.

استفاده از اتصال‌های زیاد (کوپلر، سوکت اضافه)

• هر چه تعداد اتصالات در مسیر کابل بیشتر باشد، کیفیت سیگنال ضعیف‌تر خواهد شد.

• اتصالات غیراستاندارد هم باعث قطعی‌های مکرر می‌شوند.

 نتیجه‌گیری:
اگر تصویر دوربین مداربسته شما قطع یا ضعیف شده است، اولین چیزی که باید بررسی کنید کابل و اتصالات است. یک کابل سالم و استاندارد به اندازه‌ی خود دوربین اهمیت دارد.

نقش منبع تغذیه در سیگنال دوربین

منبع تغذیه یا آداپتور، قلب سیستم دوربین مداربسته است. بدون برق مناسب، حتی بهترین دوربین‌ها هم نمی‌توانند سیگنال تصویری صحیح ارسال کنند. در ادامه به نقش منبع تغذیه و مشکلات رایج آن می‌پردازیم:

آداپتورهای معیوب یا غیر استاندارد

• اگر آداپتور خراب باشد، دوربین ممکن است روشن شود اما تصویر ندهد.

• آداپتورهای بی‌کیفیت جریان برق ناپایدار تولید می‌کنند که باعث قطع و وصل شدن سیگنال می‌شود.

نوسان برق و تأثیر آن روی سیگنال

• نوسانات برق شهری می‌تواند برد دوربین را آسیب بزند یا باعث پرش و نویز در تصویر شود.

• در سیستم‌های بزرگ، استفاده از UPS یا تثبیت‌کننده ولتاژ توصیه می‌شود تا جریان برق همیشه پایدار باشد.

تقسیم اشتباه جریان بین چند دوربین

• وقتی یک آداپتور چند دوربین را تغذیه می‌کند، اگر جریان کافی برای همه دوربین‌ها وجود نداشته باشد، برخی از دوربین‌ها تصویر نمی‌دهند.

• بهترین روش این است که برای هر دوربین یک آداپتور مجزا یا پاور مرکزی با جریان کافی استفاده شود.

اتصال و سیم‌کشی نادرست منبع تغذیه

• سیم‌های ضعیف یا طولانی باعث افت ولتاژ می‌شوند و در نتیجه دوربین‌ها سیگنال مناسبی تولید نمی‌کنند.

• رعایت قطب مثبت و منفی در اتصالات بسیار مهم است؛ اتصال اشتباه می‌تواند به دوربین آسیب بزند و سیگنال را قطع کند.

نتیجه‌گیری:

منبع تغذیه مناسب، پایدار و استاندارد، اولین قدم برای داشتن تصویر واضح و سیگنال سالم است. حتی اگر کابل‌ها و دستگاه ضبط کاملاً سالم باشند، یک آداپتور معیوب می‌تواند کل سیستم را از کار بیندازد.



تأثیر دستگاه ضبط (DVR/NVR) بر دریافت سیگنال

• پورت‌های ورودی ممکن است خراب باشند.

• تنظیمات دستگاه باید با فرمت دوربین همخوانی داشته باشد.

• خرابی هارد می‌تواند روی ذخیره و نمایش تصویر تأثیر بگذارد.

ضعف اینترنت در دوربین‌های IP

• قطعی یا ضعیف بودن مودم سیگنال را مختل می‌کند.

• تداخل در شبکه (مثلاً چند دستگاه با آی‌پی یکسان) مشکل‌ساز است.

• تنظیمات اشتباه آی‌پی مانع نمایش تصویر می‌شود.

تأثیر شرایط محیطی بر سیگنال دوربین

• گرمای زیاد باعث داغ شدن چیپست دوربین و قطع تصویر می‌شود.

• رطوبت یا باران می‌تواند اتصالات را خراب کند.

• گرد و غبار روی لنز یا برد، کیفیت سیگنال را پایین می‌آورد.

خرابی لنز یا سنسور دوربین

• خرابی سنسور تصویر اغلب با صفحه سیاه یا خطوط رنگی مشخص می‌شود.

• نویز تصویر نشان‌دهنده خرابی سنسور یا کابل است.

علائم رایج سیگنال نداشتن دوربین مداربسته

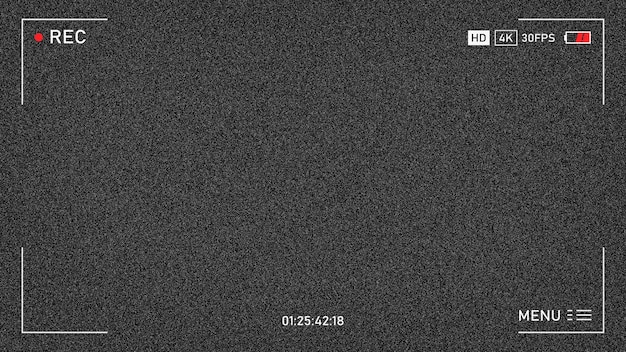

• تصویر کاملاً سیاه

• نویزهای رنگی و خطوط روی تصویر

• پرش تصویر یا قطع و وصل شدن مداوم

روش‌های تست و عیب‌یابی سیگنال

• بررسی سلامت کابل و اتصالات

• تست آداپتور با ولت‌متر

• تعویض پورت یا دستگاه ضبط برای اطمینان

• استفاده از نرم‌افزار مدیریت تصویر برای دوربین‌های IP

راهکارهای پیشگیری از مشکل سیگنال نداشتن دوربین مداربسته

• همیشه از کابل‌های باکیفیت و استاندارد استفاده کنید.

• نصب و کابل‌کشی باید توسط فرد متخصص انجام شود.

• نگهداری دوره‌ای و تست تجهیزات ضروری است.

چه زمانی باید به تعمیرکار مراجعه کنیم؟

• اگر همه تست‌ها بی‌نتیجه باشد.

• در صورت خرابی برد اصلی دوربین.

• مشکلات شبکه پیچیده در دوربین‌های IP.

جمع‌بندی

سیگنال نداشتن دوربین مداربسته مشکلی رایج است، اما با بررسی دقیق کابل، آداپتور، دستگاه ضبط و تنظیمات شبکه می‌توان آن را حل کرد. در نهایت، انتخاب تجهیزات باکیفیت و نصب اصولی بهترین راه پیشگیری از این مشکل است.
