اجزای سیستم دوربین‌ مداربسته چیست؟

اجزای سیستم دوربین‌ مداربسته چیست؟

سیستم‌های نظارتی امروزی نقش بسیار مهمی در امنیت اماکن مختلف ایفا می‌کنند. دوربین مداربسته فقط یک لنز نیست؛ بلکه مجموعه‌ای از تجهیزات هماهنگ است که باهم کار می‌کنند تا امنیت شما را تأمین کنند. در این مقاله قرار است جزء‌به‌جزء این سیستم را بشناسیم.

مقدمه‌ای بر سیستم‌های نظارتی مداربسته

چرا استفاده از دوربین مدار بسته اهمیت دارد؟

دنیای امروز پر از اتفاقات غیرمنتظره است. دوربین‌های مداربسته، چشم‌های بیدار شبانه‌روزی ما هستند؛ چه برای پیشگیری از جرم، چه برای نظارت بر کارکنان، و حتی آرامش خیال در خانه.

کاربردهای رایج دوربین‌های مداربسته در محیط‌های مختلف

• فروشگاه‌ها و مراکز خرید

• کارخانه‌ها و انبارها

• منازل و آپارتمان‌ها

• مدارس و دانشگاه‌ها

• اداره‌ها و شرکت‌های خصوصی

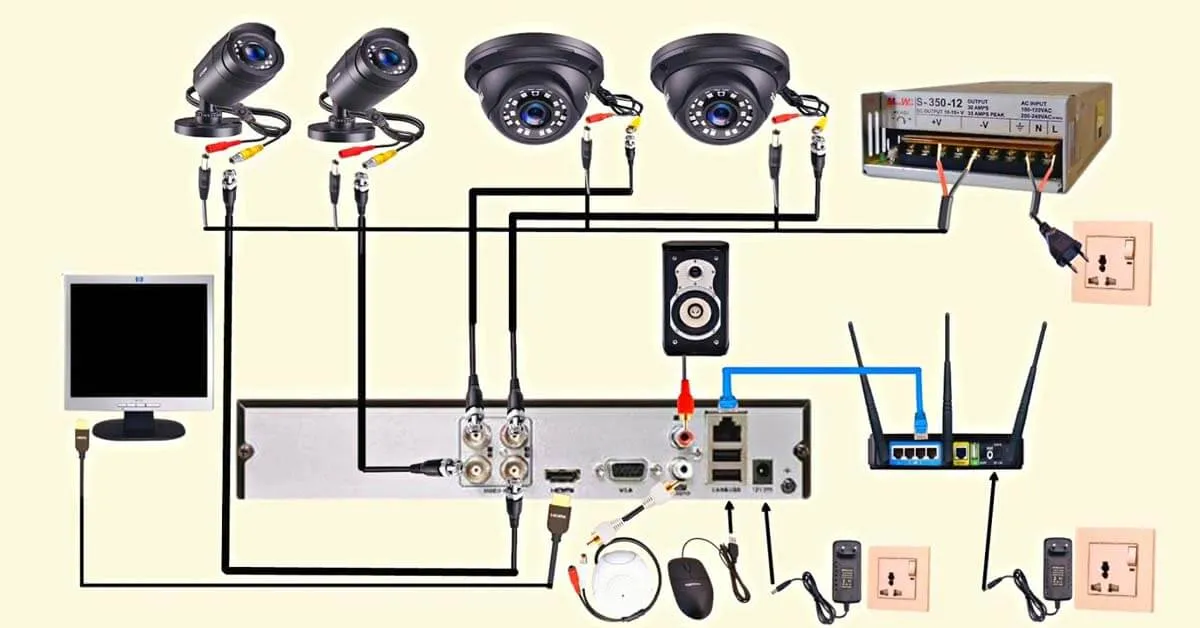

دسته‌بندی کلی اجزای سیستم دوربین‌ مداربسته

برای اینکه یک سیستم مداربسته بتواند به‌درستی عمل کند و تصاویر با کیفیت و امنیت مناسب ثبت و منتقل شوند، نیاز به اجزای مختلفی دارد که هر کدام وظیفه خاصی را بر عهده دارند. در اینجا دسته‌بندی کلی و اصلی اجزای سیستم دوربین‌ مداربسته را به زبان ساده بررسی می‌کنیم:

۱. تجهیزات تصویربرداری (Camera)

دوربین‌ها قلب یک سیستم مداربسته هستند. بسته به نیاز، دوربین‌ها در مدل‌های زیر استفاده می‌شوند:

• دوربین دام (Dome): مناسب برای فضاهای داخلی با طراحی زیبا و ضد تخریب

• دوربین بولت (Bullet): مناسب برای فضاهای باز و دارای برد دید بیشتر

• دوربین گردان (PTZ): قابلیت چرخش و زوم از راه دور

• دوربین مخفی: برای نصب‌های خاص و نامحسوس

۲. دستگاه ضبط و مدیریت تصویر

• DVR (Digital Video Recorder): برای دوربین‌های آنالوگ

• NVR (Network Video Recorder): برای دوربین‌های تحت شبکه (IP)
  این دستگاه‌ها وظیفه ضبط، پخش و انتقال تصویر را بر عهده دارند و به هارد متصل می‌شوند.

۳. تجهیزات ذخیره‌سازی (Storage)

برای ذخیره‌سازی تصاویر نیاز به هارد دیسک مخصوص سیستم نظارتی است.

• هارد بنفش (WD Purple یا Seagate SkyHawk): مقاوم در برابر کارکرد ۲۴ ساعته و ضبط همزمان چند دوربین

۴. مانیتور یا نمایشگر

برای مشاهده تصاویر زنده یا بازپخش، از نمایشگر استفاده می‌شود. بسته به نیاز ممکن است از:

• مانیتورهای صنعتی

• تلویزیون‌های معمولی

• نمایشگرهای لمسی استفاده شود.

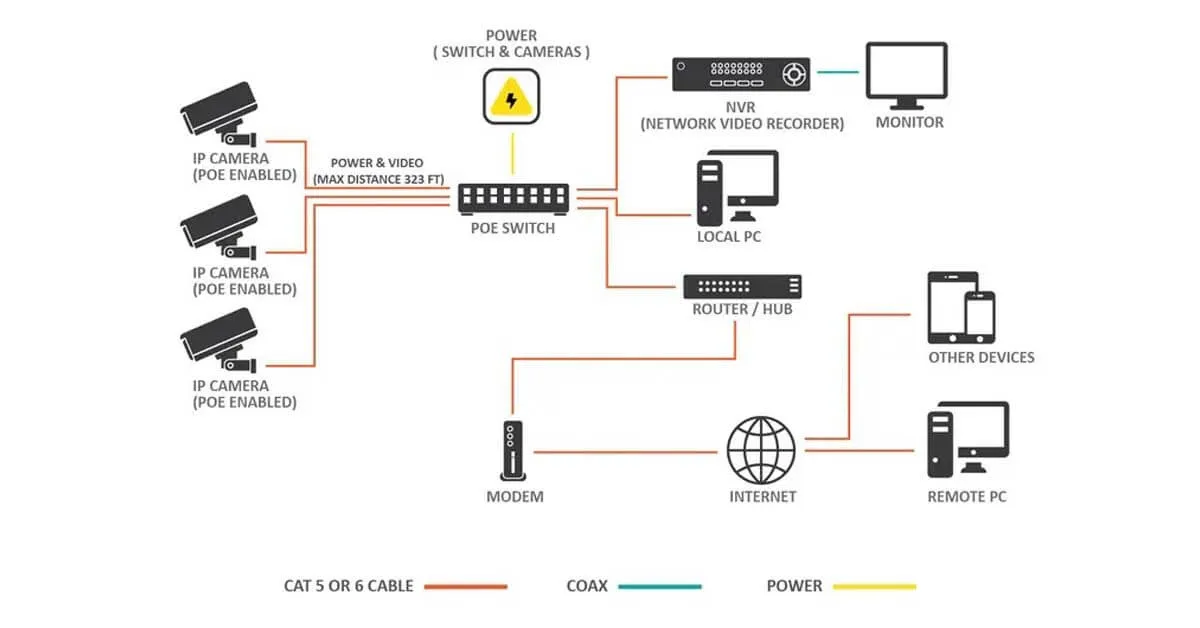

۵. تجهیزات شبکه (برای سیستم‌های IP)

در سیستم‌های تحت شبکه، برای اتصال دوربین‌ها به NVR نیاز به تجهیزات شبکه داریم:

• سوئیچ شبکه

• کابل شبکه (Cat5e یا Cat6)

• روتر یا مودم

• منبع تغذیه POE (در صورت نیاز)

۶. کابل‌کشی و اتصالات

برای انتقال تصویر و برق به دوربین، از کابل‌های مختلفی استفاده می‌شود:

• کابل کواکسیال + برق (برای دوربین‌های آنالوگ)

• کابل شبکه (برای دوربین‌های IP)

• کانکتورهایی مثل BNC، RJ45، آداپتور برق، فیش تغذیه

۷. منبع تغذیه (Power Supply)

دوربین‌ها برای کار کردن نیاز به برق دارند. تأمین برق ممکن است از طریق:

• آداپتور تکی برای هر دوربین

• منبع تغذیه مرکزی (برای چند دوربین به‌طور هم‌زمان)

• POE (در شبکه‌های تحت IP با سوئیچ مخصوص)

۸. تجهیزات جانبی و مکمل

• جعبه تقسیم و باکس ضد آب

• محافظ برق و UPS

• پایه و براکت دوربین

• دزدگیر یا سنسورهای مکمل

دوربین مداربسته (Camera)

انواع دوربین از نظر نوع ساختار

دوربین دام (Dome)

شکل گنبدی دارند، بیشتر در فضاهای داخلی استفاده می‌شوند، طراحی آن‌ها ضد خرابکاری است.

دوربین بولت (Bullet)

مناسب برای فضاهای بیرونی، بدنه مقاوم، قابلیت نصب در زاویه‌های مختلف.

دوربین اسپیددام (PTZ)

قابلیت چرخش و زوم دارند. برای مکان‌های وسیع مانند پارکینگ‌ها و میادین مناسب هستند.

تکنولوژی‌های تصویر (آنالوگ، HD، IP)

• آنالوگ: کیفیت پایین‌تر ولی ارزان‌تر

• HD (AHD, CVI, TVI): کیفیت بهتر با قیمت مناسب

• IP: بالاترین کیفیت و امکانات، نیاز به شبکه دارد

دستگاه ضبط‌کننده (DVR/NVR/XVR)

یکی از اصلی‌ترین و حیاتی‌ترین اجزای سیستم دوربین‌ مداربسته، دستگاه ضبط‌کننده تصاویر است. بدون وجود این دستگاه‌ها، هیچ‌گونه ضبط، مدیریت، یا انتقال تصویری ممکن نخواهد بود. بسته به نوع دوربین‌های نصب‌شده (آنالوگ یا تحت شبکه)، از مدل‌های مختلفی استفاده می‌شود که در ادامه به بررسی دقیق آن‌ها می‌پردازیم:

 DVR (Digital Video Recorder) – مخصوص دوربین‌های آنالوگ

DVR برای دوربین‌های آنالوگ طراحی شده است. این نوع دستگاه تصویر دریافتی از دوربین را پردازش، ذخیره و نمایش می‌دهد.

ویژگی‌ها:

• اتصال از طریق کابل کواکسیال (BNC)

• نیاز به نصب نزدیک به دوربین‌ها

• کیفیت تصویر محدود به نوع دوربین آنالوگ

• تنظیمات ساده و مقرون‌به‌صرفه

کاربرد:
مناسب برای سیستم‌های خانگی، مغازه‌ها و کسب‌وکارهای کوچک با بودجه محدود.

 NVR (Network Video Recorder) – مخصوص دوربین‌های IP

NVR برای دوربین‌های تحت شبکه یا همان IP Camera استفاده می‌شود. در این سیستم، تصاویر به‌صورت دیجیتال و از طریق شبکه منتقل می‌شوند.

ویژگی‌ها:

• اتصال از طریق کابل شبکه (LAN)

• امکان نصب دوربین‌ها در مکان‌های دورتر

• کیفیت تصویر بالا (HD، Full HD، 4K)

• قابلیت‌های پیشرفته‌تر مانند تشخیص چهره، شمارش افراد و ضبط هوشمند

کاربرد:
مناسب برای اماکن بزرگ، پروژه‌های حرفه‌ای و سازمان‌هایی که به کیفیت بالا نیاز دارند.

XVR (eXtended Video Recorder) – دستگاه ترکیبی

XVR نسل جدید و ترکیبی دستگاه‌های ضبط است که توانایی پشتیبانی از انواع دوربین‌ها را دارد:

• دوربین‌های آنالوگ

• دوربین‌های HD (AHD, HDCVI, HDTVI)

• دوربین‌های IP

ویژگی‌ها:

• پشتیبانی هم‌زمان از چند نوع سیگنال

• انعطاف بالا برای پروژه‌های ارتقاء یافته

• قیمت مناسب نسبت به قابلیت‌ها

کاربرد:
مناسب برای کسانی که می‌خواهند از دوربین‌های قدیمی و جدید به‌صورت ترکیبی استفاده کنند یا قصد ارتقاء سیستم فعلی را دارند.

مهم‌ترین ویژگی‌هایی که باید در انتخاب DVR/NVR/XVR در نظر بگیرید:

• تعداد کانال: نشان‌دهنده تعداد دوربین‌هایی است که دستگاه می‌تواند پشتیبانی کند (مثلاً ۴، ۸، ۱۶، ۳۲ کاناله).

• پشتیبانی از وضوح تصویر: بررسی کنید که دستگاه از چه کیفیتی (مثلاً 1080p، 4K) پشتیبانی می‌کند.

• پورت‌های خروجی: HDMI، VGA، USB برای اتصال مانیتور و گرفتن بک‌آپ

• پشتیبانی از هارد دیسک: ظرفیت و تعداد هاردهایی که می‌توان روی دستگاه نصب کرد

• قابلیت اتصال به شبکه و انتقال تصویر از راه دور: برای مشاهده تصاویر روی موبایل یا کامپیوتر

هارد دیسک (Hard Disk) مخصوص ضبط تصاویر

از اجزای حیاتی هر سیستم دوربین‌ مداربسته، هارد بنفش  است. برخلاف تصور عمومی، نمی‌توان از هر هاردی برای سیستم‌های نظارتی استفاده کرد؛ زیرا ضبط ۲۴ ساعته تصاویر از چندین دوربین به‌طور مداوم، فشار زیادی به هارد وارد می‌کند. به همین دلیل، باید از این هارد دیسک‌هایی استفاده کرد که ویژه سیستم‌های نظارتی طراحی شده‌اند.

چرا هارد معمولی مناسب ضبط تصاویر نیست؟

هاردهای معمولی (که در کامپیوترهای خانگی استفاده می‌شوند) برای کارکرد کوتاه‌مدت طراحی شده‌اند، نه ضبط شبانه‌روزی. استفاده از این هاردها در DVR یا NVR می‌تواند منجر به:

• خرابی سریع هارد

• از بین رفتن تصاویر ضبط‌شده

• افزایش دمای سیستم

• کاهش سرعت عملکرد دستگاه ضبط
  شود.

ویژگی‌های هارد مخصوص سیستم مداربسته

1. طراحی شده برای عملکرد ۲۴ ساعته و ۷ روز هفته

2. تحمل بالا در برابر لرزش و دمای بالا

3. قابلیت نوشتن و خواندن هم‌زمان تصاویر از چند دوربین

4. مصرف برق بهینه برای کاهش فشار به دستگاه

5. عمر طولانی‌تر نسبت به هاردهای معمولی

محبوب‌ترین مدل‌های هارد مخصوص DVR / NVR

 (وسترن دیجیتال بنفش)

• محبوب‌ترین گزینه در ایران

• ظرفیت‌های مختلف از ۱ ترابایت تا ۱۰ ترابایت

• طراحی‌شده مخصوص سیستم‌های نظارتی

(سیگیت اسکای‌هاوک)

• کیفیت عالی و سرعت بالا

• قابلیت پشتیبانی از سیستم‌های هوشمند آنالیز تصویر

Toshiba S300 Surveillance

• انتخاب اقتصادی‌تر

• مناسب برای پروژه‌های خانگی یا متوسط

چه ظرفیتی برای سیستم شما مناسب است؟

مقدار فضای موردنیاز بستگی به تعداد دوربین‌ها، کیفیت ضبط (Full HD, 4K)، مدت زمان نگهداری تصاویر و فشرده‌سازی دارد.

برای نگهداری بلندمدت‌تر، هارد با ظرفیت ۲ ترابایت یا بیشتر پیشنهاد می‌شود.

نکات مهم هنگام خرید هارد برای سیستم مداربسته

• حتماً عبارت Surveillance یا CCTV روی جعبه درج شده باشد.

• از برندهای معتبر خرید کنید.

• گارانتی معتبر داشته باشد.

• ظرفیت مناسب با نیاز خود انتخاب کنید.

• اگر دستگاه ضبط شما از چند هارد پشتیبانی می‌کند، به جای یک هارد حجیم، چند هارد با ظرفیت متوسط استفاده کنید.

کابل‌ها و اتصالات سیستم مداربسته

کابل کواکسیال و BNC در سیستم آنالوگ

 رایج‌ترین گزینه در سیستم‌های آنالوگ کابل RG59 به همراه کانکتور BNC است.

کابل شبکه (LAN) در سیستم IP

در سیستم‌های IP از کابل Cat5e یا Cat6 استفاده می‌شود که سرعت و کیفیت بالایی دارد.

منابع تغذیه (آداپتور، پاور مرکزی)

آداپتور جداگانه برای هر دوربین یا پاور مرکزی برای تغذیه همزمان چند دوربین.

مانیتور و نمایشگر تصاویر

انواع مانیتورهای مناسب برای سیستم مداربسته

مانیتورهای LED یا LCD با ورودی VGA یا HDMI برای مشاهده تصاویر زنده و ضبط‌شده نیز از اجزای سیستم دوربین‌ مداربسته هستند.

ویژگی‌هایی که باید در مانیتور لحاظ شود

• رزولوشن بالا

• سازگاری با دستگاه ضبط

• زمان پاسخ‌دهی پایین

منبع تغذیه (Power Supply)

آداپتورهای معمولی

برای پروژه‌های کوچک و تعداد کم دوربین استفاده می‌شوند.

پاور مرکزی با خروجی چند کاناله

مناسب برای پروژه‌های متوسط و بزرگ با قابلیت مدیریت بهتر سیم‌کشی.

رک (Rack) و جعبه تقسیم (Junction Box)

چرا از رک استفاده می‌کنیم؟

رک برای نصب منظم و ایمن دستگاه ضبط، سوئیچ شبکه و سایر تجهیزات استفاده می‌شود.

نقش جعبه تقسیم در نظم‌بخشی به کابل‌کشی

با محافظت از اتصالات کابل، از آسیب و نویز جلوگیری می‌کند.

نمایشگر موبایل و انتقال تصویر

اپلیکیشن‌های محبوب انتقال تصویر

نرم‌افزارهایی مثل DMSS، gDMSS، XMEye و VMS Client

اهمیت P2P و IP Static در انتقال از راه دور

P2P برای راه‌اندازی ساده، IP Static برای اتصال پایدار و پیشرفته.

UPS و محافظ برق برای پایداری سیستم

نقش UPS در زمان قطع برق

از قطع ناگهانی ضبط جلوگیری کرده و سیستم را روشن نگه می‌دارد.

چگونگی محافظت از نوسانات ولتاژ

استفاده از محافظ برق یا استابلایزر مانع از آسیب‌های احتمالی به تجهیزات می‌شود.

نقش نرم‌افزار در مدیریت سیستم مداربسته

نرم‌افزارهای کامپیوتری و موبایل

برای مشاهده، بازپخش، تنظیمات و هشدارهای هوشمند استفاده می‌شوند.

تنظیمات و بررسی از راه دور

می‌توانید حتی از خارج کشور هم دوربین‌ها را کنترل کنید.

نکاتی برای انتخاب صحیح اجزای سیستم

انتخاب اجزای سیستم مداربسته یک کار تخصصی و مهم است؛ چون اگر یکی از بخش‌ها ضعیف یا ناسازگار باشد، کل سیستم با مشکل مواجه می‌شود. برای اینکه بتوانید یک سیستم نظارتی کارآمد، مطمئن و متناسب با نیاز خود تهیه کنید، باید به چند نکته کلیدی توجه داشته باشید:

۱. هدف و محل نصب را مشخص کنید

قبل از هر چیز باید بدانید برای چه مکانی و با چه هدفی می‌خواهید دوربین نصب کنید:

• نظارت خانگی، اداری یا صنعتی؟

• محیط داخلی یا فضای باز؟

• روشنایی مناسب دارد یا نیاز به دید در شب دارید؟

• آیا نیاز به تشخیص چهره یا پلاک خودرو دارید؟

✅ مثال: برای فضای باز با نور کم، باید از دوربین ضدآب با قابلیت دید در شب قوی استفاده کنید.

۲. انتخاب نوع دوربین مناسب

با توجه به محل نصب و نیاز، نوع دوربین بسیار مهم است:

• دوربین دام برای فضای داخلی

• دوربین بولت برای فضای خارجی

• دوربین PTZ برای کنترل و چرخش از راه دور

• دوربین IP یا آنالوگ بر اساس بودجه و کیفیت مدنظر

۳. انتخاب دستگاه ضبط مناسب (DVR / NVR / XVR)

• اگر دوربین‌های آنالوگ دارید، DVR کفایت می‌کند.

• اگر دوربین‌ها IP هستند، NVR لازم است.

• اگر ترکیبی از دوربین‌ها دارید یا قصد ارتقاء دارید، XVR انتخاب هوشمندانه‌تری است.

به تعداد کانال‌ها و پشتیبانی از کیفیت تصویر حتماً توجه کنید.

۴. ظرفیت ذخیره‌سازی را دست‌کم نگیرید

با توجه به تعداد دوربین‌ها، کیفیت ضبط، و مدت‌زمان نگهداری تصاویر، باید هارد مناسب انتخاب کنید:

• برای ۴ دوربین Full HD، حداقل هارد ۲ ترابایت نیاز دارید.

• از هارد مخصوص CCTV مثل WD Purple یا SkyHawk استفاده کنید.

۵. کیفیت کابل‌کشی و اتصالات

بسیاری از مشکلات سیستم‌های مداربسته به خاطر کابل‌های بی‌کیفیت یا اتصالات اشتباه است:

• از کابل کواکسیال یا شبکه با کیفیت استفاده کنید.

• فیش‌ها و کانکتورها را با دقت نصب کنید.

• کابل برق و تصویر را جدا از هم عبور دهید تا نویز ایجاد نشود.

۶. تغذیه مناسب و پایدار دوربین‌ها

• برای سیستم‌های بزرگ از منبع تغذیه مرکزی استفاده کنید.

• برای هر دوربین به صورت مجزا هم می‌توان آداپتور اختصاصی نصب کرد.

• در سیستم‌های تحت شبکه می‌توان از سوئیچ‌های PoE استفاده کرد.

۷. انتخاب نرم‌افزار و قابلیت انتقال تصویر

• حتماً دستگاه ضبط شما از انتقال تصویر از طریق P2P یا IP پشتیبانی کند.

• نرم‌افزارهای رایج مانند DMSS، iVMS، Hik-Connect، XMEye را بررسی کنید.

• قابلیت مشاهده تصاویر روی موبایل و کامپیوتر را داشته باشد.

۸. مقاومت تجهیزات در برابر شرایط محیطی

اگر نصب در فضای باز انجام می‌شود، حتماً اجزای سیستم دوربین‌ مداربسته باید:

• دارای استاندارد ضدآب IP66 یا بالاتر باشند.

• در برابر نور خورشید، گرد و غبار و دما مقاوم باشند.

• کابل‌کشی از طریق باکس ضدآب انجام شود.

۹. توجه به بودجه و اولویت‌ها

لزومی ندارد گران‌ترین سیستم را بخرید. بهتر است بودجه خود را بین:

• دوربین با کیفیت مطلوب

• هارد مطمئن

• ضبط‌کننده مناسب
  تقسیم کنید تا تعادل حفظ شود.

۱۰. مشورت با کارشناس یا فروشنده معتبر

اگر تجربه کافی ندارید، حتماً از فروشگاه‌های معتبر یا نصاب‌های حرفه‌ای کمک بگیرید تا سیستم مناسب با نیازتان طراحی و نصب شود.

توصیه‌هایی برای خرید مقرون‌به‌صرفه

• برند معتبر انتخاب کنید

• نیاز واقعی را در نظر بگیرید

• از مشاوران خبره استفاده کنید

جمع‌بندی و نتیجه‌گیری

اجزای دوربین مدار بسته مثل قطعات یک پازل‌اند. هر قطعه نقش خاص خود را دارد و در کنار هم امنیت محیط را تضمین می‌کنند. با شناخت درست این اجزا، می‌توان سیستم بهینه‌تری داشت و از هزینه‌های اضافی جلوگیری کرد.
